MGF center panel and switch board

Ein Griff unter die Schaltsackkante und leichtes Anheben löst die untere Klemme. Seitlich mit einem flachen Werkzeug nachhelfen A grip below the gaiter lead and slightly lifting releases the lower clamp. Lift the panel with support of a flat tool at both sides
Den mittleren Lufteinlaß heraushebeln. Oben und unten sitzen je zwei Blattfedern Lift and swap the middle air inlet part out. Two leave sprins at the top and bottom side need to be released.
top_cp_2398.jpg (16698 bytes) Die blauen Clipse mit herausdrücken und später vorsichtig von der Plastiklippe lösen
view_cp_2680.jpg (29176 bytes) Übersicht. Die Beleuchtung der Uhr und des Öltemberaturanzeigers ist bereits nach Demontage des Lufteinlasses möglich Parts disassembled from the dash RHD MGF.
below_cp_2371.jpg (58109 bytes)panel_cp_2370.jpg (64251 bytes) Diese beiden Rückansichten zeigen die Lage der Clipse. This rear views show the location of the blue clips
Seitenansicht Side view
below_cp_2379.jpg (29774 bytes) Der Schaltsack wird mit einem Kunststoffrahmen gehalten. Der Rahmen ist unten geklemmt und oben mit zwei Schrauben befestigt The gaiter is clamp on by a plastic frame and this frame is attached with two screws

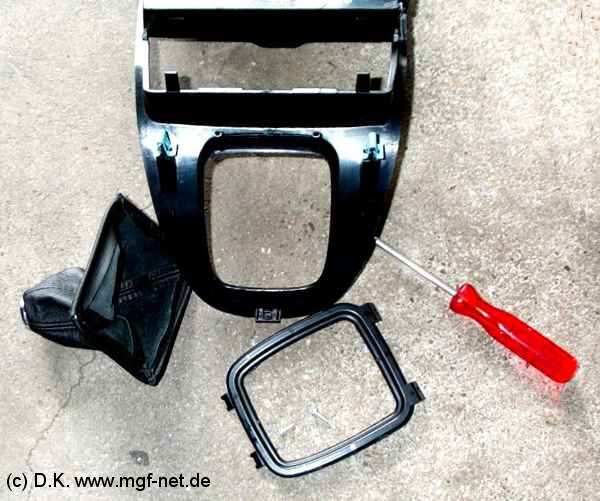

So sehen diese Teile aus Disassembled gaiter
